proyek sistem kontrol penerangan jalan mati otomatis menggunakan iot

pengontrol terminal pencahayaan pintar banyak digunakan dalam proyek penerangan jalan kota pintar, terowongan jalan raya ekspres dan sistem pencahayaan industri di gudang, pabrik, dll., untuk mengontrol perlengkapan pencahayaan melalui man-machine antarmuka , pemantauan lampu dan akuisisi data .

  • Merek:

    SOWIN
  • Item no.:

    CH-SLC810
  • Pesanan (MOQ):

    5
  • Pembayaran:

    T/T
  • Asal produk:

    China
  • Warna:

    Gray
  • Port Pengiriman:

    Guang Zhou
  • Lead time.:

    5 weeks

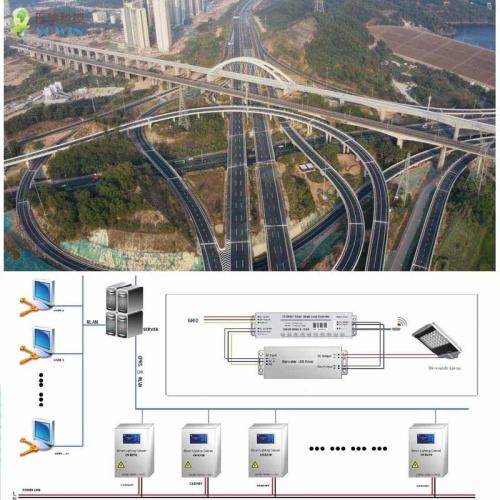

detail dari teknologi PLC & lora yang ditampilkan pada 93km lampu jalan tol lingkar luar shen zhen & grup lampu terowongan:



co penerangan jalan PLC tertanam pengawas

saya: spesifikasi:

terminal kontrol pencahayaan pintar ch-scl810 dikembangkan secara independen oleh perusahaan kami , yang banyak digunakan dalam proyek penerangan jalan kota pintar , terowongan jalan raya ekspres dan sistem penerangan industri di gudang , pabrik , dll . , untuk mengontrol perlengkapan pencahayaan melalui antarmuka manusia-mesin, pemantauan lampu dan akuisisi data.

meskipun perlengkapan pencahayaan tradisional telah banyak digunakan di penerangan jalan, terowongan dan gedung-gedung tinggi, tetapi masih ada banyak masalah keluar di sana: masa pakai, redaman cahaya, lingkungan pabrik yang buruk, dll.,salah satu dari ini akan menyebabkan kerusakan pada lampu. apalagi, metode pengendalian pelat mati, adegan pencahayaan, titik kesalahan dan kegagalan lampu hanya dapat ditemukan ketika pekerja melakukan inspeksi di sana, tidak dapat memberikan data kerja yang andal kepada manajer tepat waktu. karena alasan ini, kami menawarkan terminal manajemen pencahayaan pintar multi-fungsi ini: akuisisi data, deteksi kesalahan,proses data, jarak jauh kontrol,peredupan,berjalan otomatis, menggoda.mengumpulkan, dll.


terminal pengontrol cerdas mengadopsi teknologi komunikasi PLC paling canggih dan populer saat ini. jarak komunikasi tiba 400m tanpa repeater; masing-masing pengontrol lampu bekerja baik sebagai peralatan node dan juga repeater, dapat 10,000m bekerja sempurna dengan repeater di sepanjang itu.


ii. parameter listrik

barang

rentang peringkat

tegangan kerja

AC 220v±20%

perlindungan tegangan berlebih

405vac (maks.)

kekuatan statis

<2w

peredupan tegangan output

0~10v

peredupan arus keluaran

0~20ma

isolasi menahan tegangan

l/n-pe

1.5kv

l/n-485/dim

3.5kv

perlindungan lonjakan l-n L-PE n-pe)

±8kv

statisE listrik

±8kv

suhu kerja

-25℃~+60

ekstrimO bekerjaT suhu

-40℃ +70

penyimpanan danT transportasiT empt.

-45℃~+70

penyimpanan danW orkingH kelembaban

85%


iii. fungsi

1 . instruksi pengkabelan

instruksi pengkabelan

barang

nama

fungsi

1

acl-in

AC 220v masukan langsung

2

acn-in

AC 220v masukan netral

3

PE

gnd

4

acl-out

AC 220v keluaran langsung

5

jerawat

AC 220v keluaran netral

6

PE

gnd

7

redup1+

Output peredupan anoda 10v , output maks. 20ma

8

redup1-

Output peredupan anoda 10v , output maks. 20ma

2. peredupan

terminal dengan output 0~10V , untuk mengontrol arus pengemudi untuk mencapai kecerahan yang diharapkan dari perlengkapan . ini mencakup dua jenis metode peredupan: peredupan remote control , dan peredupan otomatis .

peredupan remote control : remote control secara manual-- kirim perintah peredupan sesuai kebutuhan, terminal pengontrol akan mempertahankan status kontrolnya setelah menerima perintah. untuk mencegah operator manual melupakan pengoperasian ini yang akan menyebabkan lampu tidak dapat pulih dalam waktu lama, pengontrol terminal akan kembali ke auto-run setelah 24 jam atau ketika dihidupkan kembali. atau untuk segera melepaskan status itu dengan "memulihkan operasi otomatis" .

peredupan kontrol otomatis : terminal akan mengontrol lampu secara otomatis dengan pengaturan jadwal dengan rentang peredupannya setiap hari.


3. akuisisi parameter listrik

memonitor saluran listrik secara real time: arus, tegangan, daya dll. , dan mengirim data oleh PLC ke pengontrol dan server terpusat.

4. laporan kesalahan

1). driver kegagalan atau chip LED yang gagal akan dilaporkan ke server pengontrol terpusat, dan antarmuka manusia-mesin segera setelah perlengkapan terdeteksi dengan malfungsi di atas;

2). sinyal kegagalan meliputi: kegagalan perlengkapan, driver dan kegagalan chip LED (opsional), dan peringatan suhu berlebih (opsional);

3). kegagalan perlengkapan menilai standar: saat rentang peredupan >10%, daya lampu <5W ( tentukan nilai daya dapat diatur sesuai keinginan. misalnya daya asli lampu hanya 40W, 10% hanya akan 4W);

4). lebih dari standar penilaian kesalahan suhu: ketika godaan perlengkapan . mendeteksi lebih dari 85 (terminal itu sendiri tidak akan terlalu panas, dengan maks. 2w).

5. perlindungan otomatis / pemulihan otomatis

setelah 5 tahun statistik data berkelanjutan, alasan kegagalan utama peredupan lampu LED adalah:

a. dampak energi lonjakan arus listrik;

b. catu daya dengan tegangan fluktuasi;

c. kabel netral diputus pada sisi transformator.


untuk menghindari masalah di atas dan perlindungan yang lebih baik, kami memperbarui sirkuit perlindungan, sirkuit sensor, dan program perlindungan otomatis penilaian cerdas, dengan perlindungan lonjakan 8kv, terminal akan bekerja dengan baik di bawah 420VAC , dan jaga agar pengontrol terminal bekerja dengan baik ketika kabel netral diputus pada sisi transformator.

6. plc ~ komunikasi saluran listrik

oleh saluran komunikasi PLC , pertukaran data dan penerimaan perintah kontrol antara pengontrol terminal, pengontrol terpusat dan c komputer terwujud, dengan keuntungan yang kuat sebagai berikut:


1): mengadopsi teknologi komunikasi OFDM internet internasional terbaru , dengan mekanisme penghindaran deteksi konflik CSMA dan teknologi jaringan yang mengatur sendiri , jarak komunikasi , keandalan dan keamanan sangat ditingkatkan .

2): jarak komunikasi titik ke titik maksimum tiba 1,000m. jarak rata-rata saluran listrik lama yang diukur tiba 400m.

3): jarak komunikasi yang diukur tiba 10,000m ketika ada repeater di sepanjang itu.

7. jaringan yang mengatur diri sendiri,B lind repeater (tidak ada perutean tetap)

setiap terminal tidak hanya akan berfungsi sebagai simpul kontrol, tetapi juga seperti simpul pengulang, tidak memerlukan peralatan tambahan--mereka akan mengatur jaringan secara otomatis. simpul berulang akan secara otomatis memilih skema perutean terbaik, tetap sistem komunikasi lebih nyaman & andal.

8. fungsi diperpanjang (pilihan)

1) hubungan suhu

kecuali untuk mematikan daya input pengemudi dan memperpanjang masa pakai lampu, terminal manajemen akan mendeteksi suhu waktu nyata lampu, peredupan otomatis rentang daya untuk mendinginkan suhu perlengkapan ketika ditemukan suhu berlebih, dan akhirnya memperpanjang masa pakai lampu.


2). kompensasi redaman cahaya

lampu akan menjadi gelap (redaman cahaya) setelah bertahun-tahun bekerja, pengontrol terminal akan menyesuaikan pencahayaan secara otomatis sesuai dengan kurva peluruhan cahaya yang diberikan pengguna, untuk mencapai kompensasi redaman cahaya.


iv: diagram pengkabelan & dimensi
