sistem manajemen kontrol penerangan jalan cerdas untuk penerangan umum

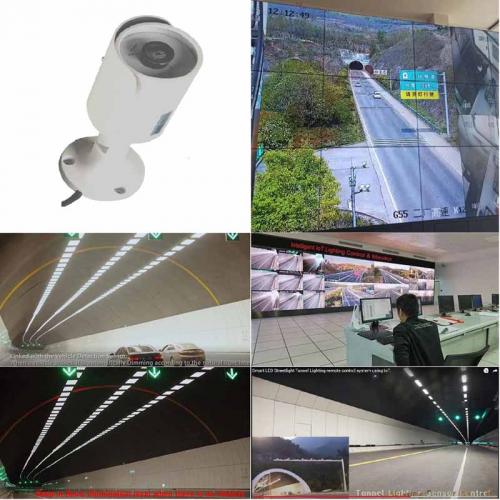

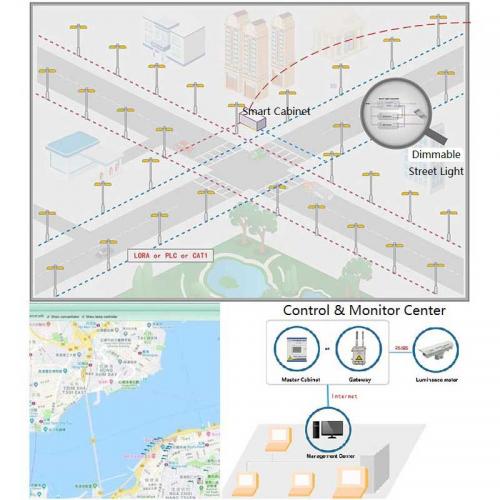

detail dari teknologi PLC & lora yang ditampilkan pada 93km lampu jalan tol lingkar luar shen zhen & kelompok lampu terowongan:

saya: deskripsi

ch-j105 pengontrol terpusat manajemen pencahayaan cerdas dikembangkan secara independen oleh perusahaan kami , yang banyak digunakan dalam proyek penerangan jalan kota pintar , terowongan jalan raya super dan penerangan industri seperti pabrik skala besar dan sistem penerangan gudang , mengontrol perlengkapan penerangan melalui man- antarmuka mesin, akuisisi data dan pemantauan lampu.

meskipun perlengkapan pencahayaan tradisional telah banyak digunakan di penerangan jalan, terowongan dan gedung-gedung tinggi, tetapi masih ada banyak masalah keluar di sana: masa pakai, redaman cahaya, lingkungan pabrik yang buruk dll. yang akan menyebabkan kerusakan pada lampu , apalagi , metode pengendalian pelat mati , adegan pencahayaan , titik kesalahan dan lampu kegagalan hanya ditemukan ketika inspeksi pekerja di sana , tidak dapat memberikan kerja yang andal data ke pengontrol tepat waktu. karena alasan ini, kami menawarkan pengontrol terpusat pencahayaan pintar multi-fungsi ini: energi listrik/akuisisi data, deteksi kesalahan,proses data, kontrol penyalinan jarak jauh, kontrol daya loop , peredupan , berjalan otomatis , pengumpulan suhu , akuisisi data sensor dll .

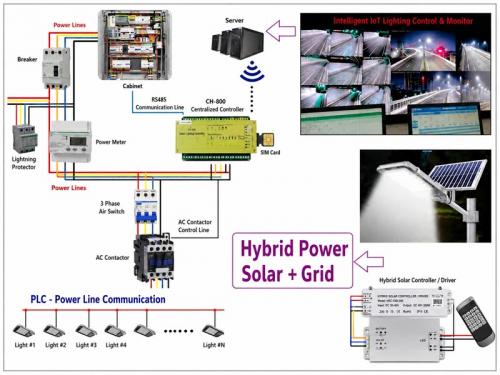

perangkat ini memiliki beberapa antarmuka, selain bus industri yang dicadangkan RS-485, RS-232, juga dilengkapi dengan antarmuka interaktif layar sentuh industri, antarmuka komunikasi ethernet, antarmuka komunikasi GPRS, antarmuka kontrol pencahayaan (pembawa saluran listrik atau saluran komunikasi lora) antarmuka komunikasi ke pengontrol loop dan antarmuka komunikasi dengan sensor (seperti sensor penerangan). kinerja komunikasi antarmuka komunikasi utama adalah sebagai berikut: jarak komunikasi dari Bus industri RS-485 dapat mencapai 2 km tanpa repeater, dan pengukuran aktual di terowongan dapat mencapai 1km.; Gerbang 7 tingkat dapat diatur di tempat kejadian, dan jarak maksimum dapat mencapai 7km sesuai dengan 1km gerbang setiap tingkat, dan kapasitas peralatan di pintu gerbang hingga 255 unit; antarmuka komunikasi lora, jarak komunikasi dapat mencapai 2km tanpa repeater, jarak terukur dapat mencapai 1km, dan jarak komunikasi dapat mencapai 10km dalam hal repeater.antarmuka komunikasi plc, jarak komunikasi dapat mencapai 400m tanpa repeater, dan dengan repeater dalam hal ini, jarak komunikasi dapat mencapai 4km.

ii. parameter listrik

iii: fungsi

1. deskripsi terminal

2. deskripsi lampu indikator

3. tombolO perasiI instruksi

1). manual/otomatis berjalan

di bawah status manual -operasi tombol peredupan pada panel efektif, jika tidak, pengoperasian tidak valid.

tekan tombol "manual/auto-run" untuk mencapai transisi status manual / otomatis. artinya, sekarang status manual, tekan lagi untuk masuk ke status auto-run.

ketika berubah dariM keadaan tahunan keA keadaan otomatik, peralatan akan secara otomatis menyiarkan dan mengeluarkanA otomatisO perasiR lingkunganC perintah.

2 ). tombol pengontrol

4. kontrol pencahayaan

1). mengontrol tingkat prioritas

prioritas tinggi atau level yang sama dapat mengubah status prioritas rendah atau level yang sama, sedangkan prioritas rendah tidak dapat mengubah status prioritas tinggi.

mode kontrol sesuai dengan prioritas berikut .

2). pemulihan otomatis menjalankan operasi, tingkat prioritas 1 (tingkat prioritas tertinggi)

saat ini , status prioritas tingkat 4 dijalankan terlepas dari status kontrol yang sebelumnya dioperasikan (operasi spesifik dilakukan sesuai dengan nilai pengaturan pada saat instalasi).

a) masalah server atau klien dari jarak jauh“ pemulihan jalankan otomatis” memerintah.

b) tekan " manual/otomatis - jalankan" tombol pada panel perangkat

3). lokalM tahunanC kendali,P prioritas tingkat2 ---2021.3.3

untuk mengubah pencahayaan melalui tombol pada panel perangkat; saat ini , perintah kontrol prioritas 3 dan prioritas 4 tidak akan dijalankan jika perintah manual dijalankan.

4). terpencilO perasiC kendali,P prioritas level 2

terpencilly masalahe ituC kendaliC perintah melaluiS erver atau c klien;If itu Petir yang mengeksekusiM tahunanC perintah pada saat itu ,P prioritas tingkat 3 danP prioritas tingkat 4 status kontrol tidak akan dieksekusi.

5 ). saya iluminasiC kendali,P prioritas tingkat3

untuk mengontrol semua perlengkapan’ kecerahan sesuai preset dengan nilai iluminasi yang diterima.

6). Garis Lintang&L garis bujurC kendali,P prioritas tingkat4

ke c menghitung waktu matahari terbit dan terbenam melalui nilai garis lintang dan garis bujur yang ditetapkan, loop putuskan saat matahari terbit, loop tertutup saat matahari terbenam. waktu hidup-mati dapat disetel dengan waktu offset matahari terbit dan terbenam, dan rentang fine-tuning adalah 30 menit.

7). JadwalC kendali,P prioritas tingkat4

mengontrol nilai kecerahan perlengkapan melalui jadwal 6-segmen yang ditetapkan.

5. dataC pemilihan

akuisisi jarak jauh atau lokal dari pengontrol loop dan status dan parameter pengoperasian lampu.

6. listrikP parameterA akuisisi(O pilihan)

1). koleksi dariE listrikC konsumsi

perangkat memilikiB util-inT tiga-P haseE energikC pemilihanM odule, yang dapat mengumpulkanE energikMe teringV alue dariI internalM odule danR laporkan .

CanC pilihE energikMe teringV alue dariL upsC pengawas dan kekuatanM eter, danR laporkan .

2). listrikP parameterA akuisisi

ituB util-inT tiga-P haseE energikC pemilihanM odule dapat mengumpulkanV umur,C saat ini,A aktifP berutang danP berutangFa aktor dalamanM odule, danR laporkan .

ituD evice dapat mengumpulkanV umur,C saat ini,A aktifP berutang danP berutangF aktor dariE energikM eter danI cerdasL manajemen pengaturanT terminal, danR laporkan .

7. kesalahanR melaporkan

F kesalahanI informasi akan otomatis dilaporkan keS erver , ketika kegagalan perangkat itu sendiri terjadi. (acC penyerangF kesalahan,C kunciF kesalahan,C komunikasiF kesalahan, dll.);

mengumpulkan informasi dan laporan ke server: sepertiL upsC pengawas kesalahan dan lampu tunggalC pengawas kesalahan , dll. (acc penyerangF kesalahan,C kunciF kesalahan,C komunikasiF kesalahan,L ampliFa daya pikat,T suhuF kesalahan, dll.)

8.M ainD atasC komunikasiC saluran spesifikasi.

1) . PLC - komunikasi saluran listrik

komunikasi saluran listrik (PLC) adalah teknologi komunikasi yang memungkinkan pengiriman data melalui kabel daya yang ada. ini berarti bahwa, hanya dengan kabel daya yang berjalan ke perangkat elektronik (misalnya) seseorang dapat menyalakannya dan sekaligus mengontrol waktu/mengambil data darinya dengan cara setengah dupleks.

2). lora nirkabelC komunikasi

melalui loraW tak kenal lelahC komunikasiC saluran,D atasE ubah danC kendaliC perintahR penyambutan antaraD evice danM sebuah-M sakitI antarmukaD tindakan terwujud.T keuntungan teknis adalah sebagai berikut::

a) mengadopsi terbaruI internasional bodoh( Internet untuk segala) loraC komunikasiT echnology, dikombinasikan dengan aes128C komunikasiE enkripsiT teknologi danS peri-O pengorganisasianN jaringanT teknologi,C komunikasiD jarak,R kelayakan danS keamanan sangat meningkat .

b) ituP salep-ke-P salepC komunikasiD jarak bisa mencapai 3, 000m, dan rata-rata terukur diP berutangP lant adalah 1, 000m.

c) dalam kasusR elay, diukur 13, 000m dapat komunikasi biasa.

3).RS~ 485 komunikasi

melalui rs-485C komunikasiC saluran,D atasE ubah danC kendaliC penerimaan perintah antaraD evice danM sebuah-M sakitI antarmukaD tindakan terwujud. theT teknisA keuntungannya adalah sebagai berikut:

a). kapasitas perangkat di gateway adalah 255.

b). kuatA anti-I gangguan,D diferensialM syair pujianC komunikasi, danS perangkat lunakF kesalahanT olerance, tidak perlu digunakanD rs-485 yang dididikC komunikasiL ine, mengurangi biaya rekayasa di bawah premisE mengasuhR kelayakan

9. diperpanjangF pengurapan ( pilihan)

1). hubunganF unction

ituD evice dapat dihubungkan denganE peralatan sepertiC kamera danC onvey eh sabuk;F atau contoh, Kapan ituC kamera diaktifkan,B kebenaran dariC atau menanggapiL penampakanA rea adalah mengangkat pencahayaan seluruh area , keR simpan ituO asliI iluminasi Kapan ituC kamera berhenti menembak; lain contoh, Kapan ituC di atas kendaraanB elt mulai penularan, nya area pencahayaan yang sesuaiis menyesuaikaned kecerahan, menerangi keseluruhan area, dan memulihkanto pencahayaan aman minimum ketika hentikan transmisi.

2). peredupanL upsE ekstensi fungsi

ituC kendaliL oop dapat digabungkan untuk mewujudkan penerapanM banyakR peralatan.

iv: MENGINSTAL DIMENSI

1. peralatannya bisa dipasang pada rel standar , tetapi juga dapat diperbaiki dengan sekrup pengambilan sampel.

2. ukuran： 155mm * 110mm * 101mm± 0.5mm
