itu pengontrol loop ch-l0101 dikembangkan secara independen oleh perusahaan kami. yang ditujukan untuk penerangan industri untuk gudang dan pabrik, bangunan, stasiun, dan sistem kontrol pencahayaan terowongan pintar, dll., untuk mengontrol catu daya perlengkapan pencahayaan melalui antarmuka manusia-mesin, untuk mengumpulkan data dan memantau status loop catu daya.

pengelolaan perlengkapan pencahayaan tradisional di pabrik, gudang, gedung, dan stasiun sebagian besar mengadopsi kontrol manual personel khusus dan status inspeksi personel khusus, yang tidak hanya memakan banyak tenaga kerja dan sumber daya material, tetapi juga memiliki masalah seperti manajemen yang tidak memadai dan manajemen yang tidak tepat waktu. misalnya, personel khusus diperlukan untuk menyalakan lampu setiap hari, bahkan jika peralatan ruang-waktu seperti pengontrol waktu dan theodolite digunakan, masih tidak dapat menyelesaikan manajemen multi-waktu, operasi cuaca abnormal seperti hari berawan, kecelakaan dan insiden lainnya, dan operasi peralatan di lokasi masih diperlukan. contoh lain: metode kontrol kaku, adegan pencahayaan, hanya mengandalkan inspeksi personel untuk menemukan peralatan yang rusak, dan tidak dapat menyediakan data operasi yang tepat waktu dan andal kepada manajer. sebagai tanggapan atas masalah ini, perusahaan kami telah meluncurkan peralatan kontrol pencahayaan yang mengintegrasikan data col pemilihan , pemantauan kesalahan , pemrosesan data , kontrol manual lokal , remote control , operasi otomatis dengan pengaturan , teodolit , dan hubungan sensor .

peralatan mengadopsi metode komunikasi RS-485 atau lora, jaraknya bisa mencapai 2000 meter di lingkungan terbuka tanpa repeater; jarak komunikasi dapat mencapai 10,000 meter dalam kasus repeater. paling banyak, peralatan memiliki kontrol on-off catu daya sirkuit tunggal, setiap loop kontrol arus hingga 30 A( beban resistif) .

ii: parameter

I ii: spesifikasi FUNGSI

1. atasT erminalD deskripsi

2. deskripsi terminal bawah

3. lampu indikator

4.B uttonD deskripsi

5. kekuatan lingkaranOn/OffC kendaliF pemberian minyak suci

1 ). mengontrol tingkat prioritas

prioritas tinggi atau level yang sama dapat mengubah status prioritas rendah atau level yang sama, sedangkan prioritas rendah tidak dapat mengubah status prioritas tinggi.

mode kontrol sesuai dengan prioritas berikut .

2). pemulihan otomatis menjalankan operasi, tingkat prioritas 1 (tingkat prioritas tertinggi)

saat ini , status prioritas tingkat 4 dijalankan terlepas dari status kontrol yang sebelumnya dioperasikan (operasi spesifik dilakukan sesuai dengan nilai pengaturan pada saat instalasi).

a) masalah server atau klien dari jarak jauh“ pemulihan jalankan otomatis” memerintah.

b) tekan " manual/otomatis - jalankan" tombol pada panel perangkat

c) sakelar perbaikan dikeluarkan " pemulihan jalankan otomatis".

3). lokalM tahunanC kendali,P prioritas tingkat2

mengubahOn-O ff status loop melalui tombol loop pada panel.; saat ini, perintah kontrol prioritas 3 dan prioritas 4 tidak akan dijalankan jika perintah manual dijalankan.

4). terpencilO perasiC kendali,P prioritas level 2

terpencilly masalah dan kontrol lingkaran hidup/matiC perintah melaluiS erver atau c lien ; pada kali ini , loop terkontrol akan menjalankan perintah manual , dan status kontrol prioritas 3 dan prioritas 4 tidak akan dieksekusi .

5). kontrol sakelar perbaikan (non-standar, perlu disesuaikan), tingkat prioritas2

mengeluarkan perintah on-off loop kontrol melalui sakelar overhaul; saat ini, semua loop akan mengeksekusi perintah manual, dan status kontrol prioritas 3 dan prioritas 4 tidak akan dieksekusi.

6). kontrol penerangan (fitur non-standar, perlu disesuaikan), tingkat prioritas 3

dengan menerima nilai iluminasi, semua status loop on-off dikontrol; jika tidak ada penyegaran nilai iluminasi dalam waktu 30 menit, status berjalan otomatis dipulihkan (fungsi ini bukan konfigurasi standar); jika nilai iluminasi terus diperbarui, status kontrol prioritas 4 tidak akan dijalankan. menjalankan status ini perlu disetel.

7). tingkat prioritas 3-- kontrol sensor gerak (fitur non-standar, perlu disesuaikan).

menerima keadaan bergerak, mengontrol semua konduksi loop, menunda waktu tertentu untuk memulihkan keadaan otomatis, menjalankan keadaan ini perlu disetel.

8).P prioritas tingkat4-- Garis Lintang& garis bujurC kendali

menghitung waktu matahari terbit dan terbenam melalui nilai lintang dan bujur yang ditetapkan, waktu matahari terbit akan memutus loop, dan waktu matahari terbenam akan menutup loop. waktu on-off dapat disetel dengan baik oleh matahari terbit dan waktu offset matahari terbenam, rentang fine-tuning adalah 30 menit.

untuk status prioritas 3 dan 4, hanya satu dari status yang dapat dieksekusi, yang mana perlu diatur saat peralatan dipasang, dan juga dapat diubah nanti.

9).P prioritas tingkat 4 -- JadwalC kendali

melalui set jadwal 6-segmen dan status on-off, to lingkaran kontrolon/ mati.

untuk status prioritas 3 dan 4, hanya satu dari status yang dapat dieksekusi, yang mana perlu diatur saat peralatan dipasang, dan juga dapat diubah nanti.

10). tingkat prioritas 4 -- kontrol sinyal (fitur non-standar, perlu disesuaikan)

ketika fungsi kontrol diatur ke mode kontrol sinyal,, fungsi kontrol sinyal efektif;

ketika kontrol sinyal terputus,, catu daya loop terkontrol terputus; ketika nilai kontrol sinyal ditutup , catu daya loop terkontrol ditutup .

untuk status prioritas 3 dan 4, hanya satu dari status yang dapat dieksekusi, yang mana perlu diatur saat peralatan dipasang, dan juga dapat diubah nanti.

6. pengumpulan data

R secara emosional atau lokal Baca T dia mengulang status dan digitali port nput status dikumpulkan oleh perangkat.

7. pengukuran konsumsi listrik

integrasi internal energi listrik satu fasa me tering modul untuk mengumpulkan dan mencatat konsumsi daya peralatan listrik di sirkuit.

8. koleksi parameter listrik

mengumpulkan dan merekam tegangan, arus, dan daya aktif catu daya sirkuit.

9. laporan kesalahan

mendeteksi status input dan output loop daya. ketika status output catu daya loop tidak sesuai dengan status kontrol perangkat,, kegagalan catu daya loop daya ditentukan dan dilaporkan ke perangkat antarmuka manusia-mesin; misalnya: status kontrol perangkat loop tertutup, tetapi input loop jika saluran terputus secara tidak normal, perangkat akan mendeteksi output abnormal, kesalahan loop akan dilaporkan oleh perangkat saat ini.

10. peredupan lampu

dengan pengontrol peredupan loop kami, ini dapat mengontrol kecerahan lampu dan mencapai tujuan penghematan energi.

11. keadaan daruratO perasiF pemberian minyak suci

dalam kasus kegagalan seperti bus kontrol atau terpusat controller, status loop dapat dikontrol secara manual secara lokal melalui tombol sakelar pada panel.

12. loraW tak kenal lelahC komunikasiF pemberian minyak suci

melalui saluran komunikasi lora, pertukaran data dan penerimaan perintah kontrol antara perangkat dan perangkat antarmuka manusia-mesin direalisasikan.

teknis - iklan menguntungkan adalah sebagai berikut:

a). mengadopsi internasional terbaru bodoh teknologi komunikasi lora , dan s teknologi jaringan pengorganisasian elf, jarak komunikasi, keandalan dan keamanan sangat ditingkatkan.

b). jarak komunikasi titik-ke-titik di area terbuka hingga 2000m, dan rata-rata terukur di pembangkit listrik hingga 1000m.

c). dalam kasus repeater, komunikasi normal 13000m terukur.

13. fungsi komunikasi rs-485

melalui rs-485 saluran komunikasi , pertukaran data dan penerimaan perintah kontrol antara perangkat dan perangkat antarmuka manusia-mesin direalisasikan .

teknis - iklan menguntungkan adalah sebagai berikut:

a) kapasitas perangkat di gateway mencapai 255.

b) anti-interferensi yang kuat, mode komunikasi mode diferensial, dengan toleransi kesalahan perangkat lunak, tidak perlu menggunakan jalur komunikasi RS-485 khusus, di bawah premis untuk memastikan keandalan, mengurangi biaya teknik.

14. fungsi hubungan dengan acC penyerang

catu daya tiga fasa diperlukan di area khusus (seperti lampu jalan), yang dapat dikontrol dengan kontaktor AC 3 p atau 4 p.

15. fungsi diperpanjang (non-standar)

a) keterkaitanF pemberian minyak suci

peralatan dapat dihubungkan dengan peralatan di luar sistem pencahayaan seperti sabuk konveyor kamera, dan sebagainya; misalnya: sabuk konveyor dimulai, sirkuit catu daya dari area pencahayaan yang sesuai dari sabuk konveyor ditutup, dan pencahayaan area tersebut diisi ulang.

b) lingkaranE ekspansiF pemberian minyak suci

loop kontrol dapat mengalir.

iv: MENGINSTAL dimensi

1. 54mm*87.5mm*58.7mm±1mm

2. peralatan ini dapat dipasang dengan rel standar.

v: w menarikI instruksi

1. l-in dan n-in adalah jalur catu daya, 220vac . l-out, n-out terhubung ke kabel catu daya perangkat yang dikontrol.

2. ada dua 485 blok terminal, urutan kabelnya sama, dan perangkat berikutnya dengan tipe yang sama dapat di-cascade.

3. dalam desain, 485- 2 terhubung ke c pengontrol terpusat , dan 485- 1 dapat dihubungkan ke pengontrol peredupan loop.

contoh aplikasi

1. lokalM tahunan nyalakan/matikan

1) pengaturan status otomatis manual

amatiM tahunan -mobil lampu indikator , jika lampu indikator menyala , itu berarti sedang berjalan dalam keadaan manual-- tidak ada operasi yang diperlukan; jika tidak , tekan " manual- tombol auto", dan lampu indikator otomatis manual akan menyala dan masuk ke status manual;

2) pembukaan dan penutupan

dalam keadaan manual, tekan tombol "lampu hidup/mati", status hidup dan mati akan diaktifkan secara berurutan. ketika lampu indikator "menyala" menyala , dalam keadaan tertutup .

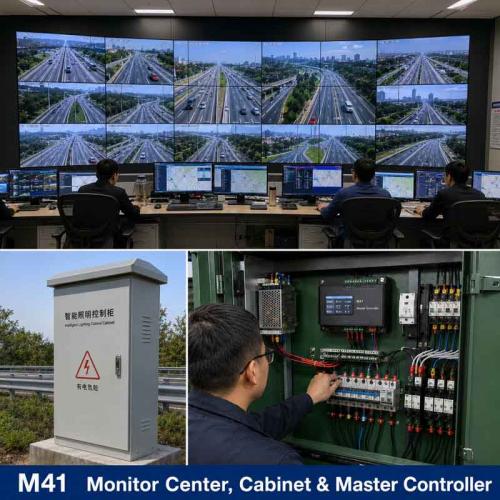

detail dari teknologi PLC & lora yang ditampilkan pada 93km lampu jalan tol lingkar luar shen zhen & grup lampu terowongan:
